Вставка демонтажная фланцевая Hawle купить в Монтажная вставка Хавле 9810 чугун dn 50-1600 мм, pn 10 16 25 (PN 40 по запросу). Размеры и отверстия фланца согласно EN 1092-2. Широкий выбор по низким ценам, доставка по России, скидки при покупке оптом, большой выбор - ☎
Подробности
Диаметр DN/ID—50
- 50
- 65
- 80
- 100
- 125
- 150
- 200
- 250
- 300
- 350
- 400
- 450
- 500
- 600
- 700
- 800
- 900
- 1000
- 1200
- 1400
В корзину
СКИДКИ до 50%
Доставка рассчитывается индивидуально
Доставка рассчитывается индивидуально
Характеристики
Материал
—
чугун
Назначение
—
для водопровода
Страна производства
—
Россия
Давление
—
ру10, ру16, ру25, ру40
Давление
—
pn16
Информация на сайте не является публичной офертой
Характеристики
Материал
чугун
Страна производства
Россия
Давление
ру10, ру16, ру25, ру40
Назначение
для водопровода
Давление
pn16
Похожие товары
Описание
Монтажная вставка HAWLE 9810
Фланцевая фасонная часть, позволяющая выполнять компенсирование в системе трубопроводов с фланцами в продольном направленииПростой монтаж и демонтаж фланцевой арматуры
Особенности модели
- Фланцевая фасонная часть, позволяющая выполнять компенсирование в системе трубопроводов с фланцами в продольном направлении
- Простой монтаж и демонтаж фланцевой арматуры
- Цельные резьбовые шпильки, дополнительные фиксирующие болты не требуются
- Диапазон регулировки длины: строительная длина (см. таблицу) +/- 25 мм
- Размеры и отверстия фланца согласно EN 1092-2 | PN 10, PN 16, PN 25 (PN 40 по запросу)
Материал | Технические особенности
- Наружные фланцы из высокопрочного чугуна,с эпоксидным покрытием
- Внутренний удерживающий фланец из стали, с эпоксидным покрытием
- Уплотнительное кольцо из эластомера
- Резьбовые шпильки из оцинкованной стали
- Гайки из оцинкованной стали
|
№ для заказа |
MOP (PN) |
Номинальный внутренний диаметр/DN | |||||||||||||||||||||||
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600* | ||
|
9810 |
10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 16 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 25 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Давление PN 10
| DN |
MOP (PN) |

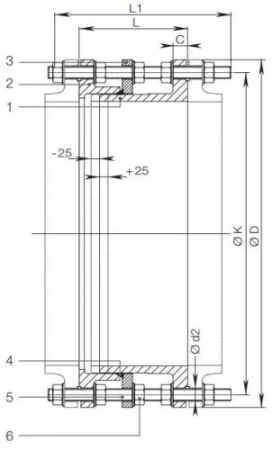

L | L1 | Ø D | Ø K | C | Болты | Вес | |
| Количество | Ø d2 | ||||||||
| 50+ |
10 |
180 | 280 | 165 | 125 | 19,0 | 4 | 19 | 11 |
| 65+ | 180 | 280 | 185 | 145 | 19,0 | 4 | 19 | 13 | |
| 80 | 200 | 330 | 200 | 160 | 19,0 | 8 | 19 | 17 | |
| 100 | 200 | 330 | 220 | 180 | 19,0 | 8 | 19 | 20 | |
| 125 | 200 | 330 | 250 | 210 | 19,0 | 8 | 19 | 24 | |
| 150 | 200 | 330 | 285 | 240 | 19,0 | 8 | 23 | 30 | |
| 200 | 200 | 330 | 340 | 295 | 20,0 | 8 | 23 | 42 | |
| 250 | 220 | 360 | 405 | 350 | 22,0 | 12 | 23 | 62 | |
| 300 | 220 | 360 | 460 | 400 | 24,5 | 12 | 23 | 67 | |
| 350 | 230 | 360 | 505 | 460 | 24,5 | 16 | 23 | 85 | |
| 400 | 230 | 370 | 565 | 515 | 24,5 | 16 | 28 | 105 | |
| 450 | 250 | 390 | 615 | 565 | 25,5 | 20 | 28 | 131 | |
| 500 | 260 | 390 | 670 | 620 | 26,5 | 20 | 28 | 155 | |
| 600 | 260 | 410 | 780 | 725 | 30,0 | 20 | 31 | 225 | |
| 700 | 260 | 410 | 895 | 840 | 32,5 | 24 | 31 | 300 | |
| 800 | 290 | 460 | 1015 | 950 | 35,0 | 24 | 34 | 361 | |
| 900 | 290 | 460 | 1115 | 1050 | 37,5 | 28 | 34 | 400 | |
| 1000 | 290 | 500 | 1230 | 1160 | 40,0 | 28 | 37 | 516 | |
| 1100 | 300 | 480 | 1355 | 1270 | 53,5 | 32 | 37 | 830 | |
| 1200 | 320 | 520 | 1455 | 1380 | 45,0 | 32 | 41 | 895 | |
| 1300 | 370 | 630 | 1585 | 1490 | 59,0 | 32 | 42 | 1172 | |
| 1400 | 360 | 560 | 1675 | 1590 | 46,0 | 36 | 44 | 1194 | |
| 1500 | 380 | 590 | 1785 | 1700 | 47,0 | 36 | 44 | 1560 | |
| 1600 | 390 | 600 | 1915 | 1820 | 49,0 | 40 | 50 | 1436 | |
Давление PN 16
| DN |
MOP (PN) |
L | L1 | Ø D | Ø K | C | Болты | Вес | |
| Количество | Ø d2 | ||||||||
| 50 |
16 |
180 | 280 | 165 | 125 | 19,0 | 4 | 19 | 11 |
| 65 | 180 | 280 | 185 | 145 | 19,0 | 4 | 19 | 13 | |
| 80 | 200 | 330 | 200 | 160 | 19,0 | 8 | 19 | 17 | |
| 100 | 200 | 330 | 220 | 180 | 19,0 | 8 | 19 | 20 | |
| 125 | 200 | 330 | 250 | 210 | 19,0 | 8 | 19 | 24 | |
| 150 | 200 | 330 | 285 | 240 | 19,0 | 8 | 23 | 30 | |
| 200 | 200 | 330 | 340 | 295 | 20,0 | 12 | 23 | 45 | |
| 250 | 230 | 370 | 405 | 355 | 22,0 | 12 | 28 | 66 | |
| 300 | 250 | 410 | 460 | 410 | 24,5 | 12 | 28 | 84 | |
| 350 | 260 | 410 | 520 | 470 | 26,5 | 16 | 28 | 107 | |
| 400 | 270 | 430 | 580 | 525 | 28,0 | 16 | 31 | 142 | |
| 450 | 270 | 430 | 640 | 585 | 30,0 | 20 | 31 | 177 | |
| 500 | 280 | 440 | 715 | 650 | 31,5 | 20 | 34 | 200 | |
| 600 | 300 | 500 | 840 | 770 | 36,0 | 20 | 37 | 305 | |
| 700 | 300 | 500 | 910 | 840 | 39,5 | 24 | 37 | 321 | |
| 800 | 320 | 520 | 1025 | 950 | 43,0 | 24 | 41 | 469 | |
| 900 | 320 | 520 | 1125 | 1050 | 46,5 | 28 | 41 | 535 | |
| 1000 | 340 | 560 | 1255 | 1170 | 50,0 | 28 | 44 | 698 | |
| 1100 | 340 | 560 | 1355 | 1270 | 53,5 | 32 | 44 | 830 | |
| 1200 | 360 | 600 | 1485 | 1390 | 57,0 | 32 | 50 | 1070 | |
| 1300 | 370 | 630 | 1585 | 1490 | 59,0 | 32 | 50 | 1172 | |
| 1400 | 380 | 630 | 1685 | 1590 | 60,0 | 36 | 50 | 1270 | |
| 1500 | 380 | 610 | 1820 | 1710 | 62,5 | 36 | 57 | 1560 | |
| 1600 | 400 | 700 | 1930 | 1820 | 65,0 | 40 | 57 | 1705 | |
Давление PN 25
| DN |
MOP (PN) |
L | L1 | Ø D | Ø K | C | Болты | Вес | |
| Количество | Ø d2 | ||||||||
| 100 |
25 |
220 | 340 | 235 | 190 | 19,0 | 8 | 23 | 32 |
| 125 | 220 | 370 | 270 | 220 | 19,0 | 8 | 28 | 43 | |
| 150 | 230 | 370 | 300 | 250 | 20,0 | 8 | 28 | 52 | |
| 200 | 230 | 370 | 360 | 310 | 22,0 | 12 | 28 | 76 | |
| 250 | 250 | 410 | 425 | 370 | 24,5 | 12 | 31 | 108 | |
| 300 | 250 | 410 | 485 | 430 | 27,5 | 16 | 31 | 129 | |
| 350 | 270 | 480 | 555 | 490 | 30,0 | 16 | 34 | 196 | |
| 400 | 280 | 500 | 620 | 550 | 32,0 | 16 | 37 | 212 | |
| 450 | 280 | 480 | 670 | 600 | 34,5 | 20 | 37 | 281 | |
| 500 | 300 | 500 | 730 | 660 | 36,5 | 20 | 37 | 290 | |
| 600 | 320 | 520 | 845 | 770 | 42,0 | 20 | 41 | 389 | |
| 700 | 340 | 530 | 960 | 875 | 46,5 | 24 | 44 | 505 | |
| 800 | 360 | 600 | 1085 | 990 | 51,0 | 24 | 50 | 690 | |
| 900 | 380 | 600 | 1185 | 1090 | 55,5 | 28 | 50 | 920 | |
| 1000 | 400 | 650 | 1320 | 1210 | 60,0 | 28 | 57 | 1257 | |
| 1200 | 450 | 720 | 1530 | 1420 | 69,0 | 32 | 57 | 1870 | |
