Клапан обратный 19ч21бр ду50

Клапан обратный поворотный однодисковый чугунный 19ч21бр применяется для предотвращения обратного потока среды в трубопроводах. Клапан состоит из следующих основных деталей: корпуса, захлопки, оси.

Захлопка в корпусе подвешена на 2-х осях, расположенных с некоторым эксцентриситетом относительно горизонтальной оси симметрии захлопки. Конструкция противовеса обеспечивает безударное закрывание захлопки.

Принцип действия: при подаче среды в направлении под захлопну клапан открывается, при этом захлопка удерживается в положении «открыто» за счет подъемной силы, возникающей от скоростного напора потока. После прекращения подачи среды захлопка плавно закрывается под действием собственного веса, создающего необходимый момент на закрытие вследствие смещения центра тяжести захлопки относительно оси вращения.

Материалы деталей клапана обратного поворотного 19ч21бр

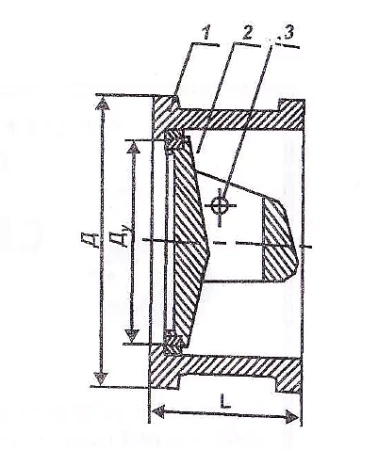

Габаритные и установочные размеры клапана обратного поворотного  19ч21бр
